Callout Booster, der Schub für Beschriftungen

By 18. April 2024Juni 7th, 2024No Comments

Fakten

Callout Booster, der Schub für Beschriftungen

18.04.2024

Beschriftungen, auch Callouts genannt, sind mit Sicherheit eines der typischsten Elemente in technischen Illustrationen. Callouts helfen Ersatzteile zu identifizieren, zu benennen und Bestellprozesse auszulösen.

Der Corel DESIGNER unterstützt technische Illustratoren mit einem funktionalen Beschriftungsobjekt. Eine Beschriftung ist viel mehr als eine gruppierte Sammlung von Objekten für den Beschriftungstext, Bezugslinien mit individuellen Eigenschaften und Freistellung. Die Corel DESIGNER Beschriftung fasst alle Objekte und Eigenschaften zusammen und referenziert diese zu einem Objektstil, über den die Darstellung der Beschriftung zentral gesteuert werden kann. Beim Erstellen der Beschriftung kann der Text frei festgelegt, automatisch aus der Zwischenablage oder aus den Objektdaten des basierenden 3D-Modells befüllt oder automatisch nummeriert werden. CGM-Hotspots für Grafiken nach S1000D können sofort und automatisch oder nachträglich mit einem Mausklick erstellt werden.

Illustrationsprojekte werden aber oft über lange Zeit gepflegt und müssen angepasst werden, dann, oder auch schon beim Erstellen, hilft Ihnen der Callout Booster unzählige Mausklicks zu sparen und inhaltliche Fehler zu vermeiden.

Vorteile

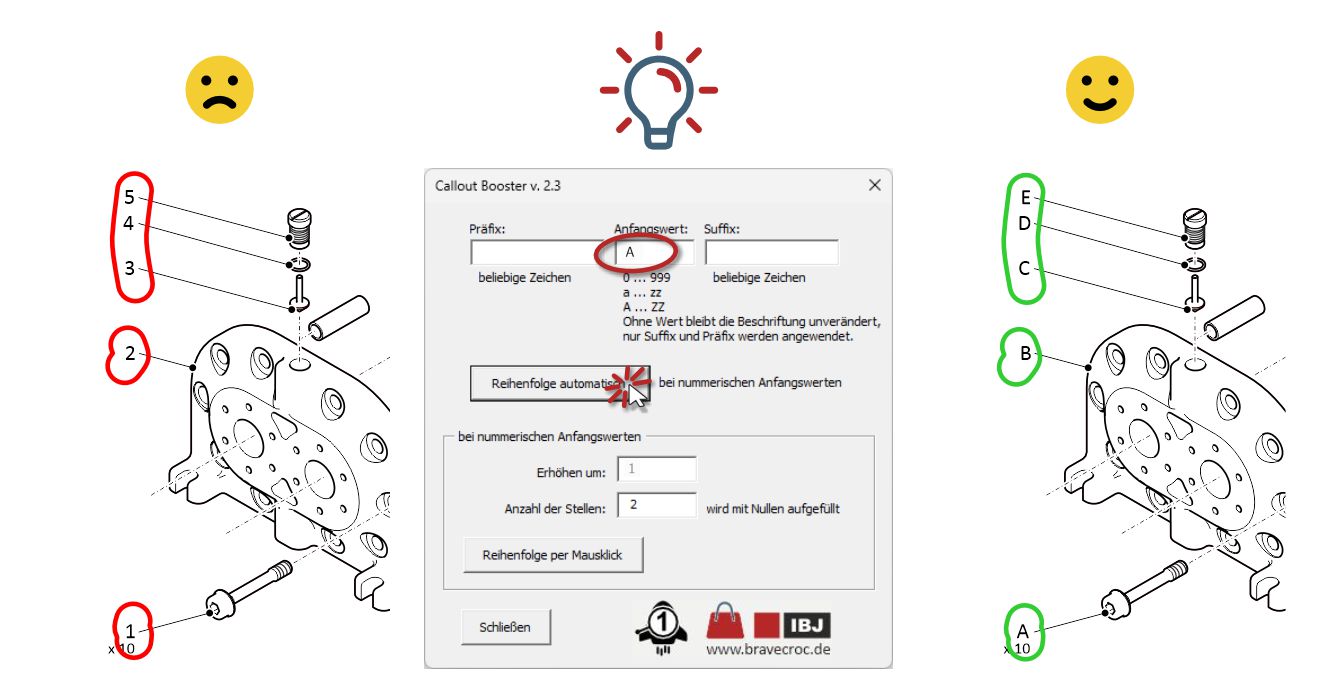

Aus nummerischen Callouts ganz einfach alphabetisch machen

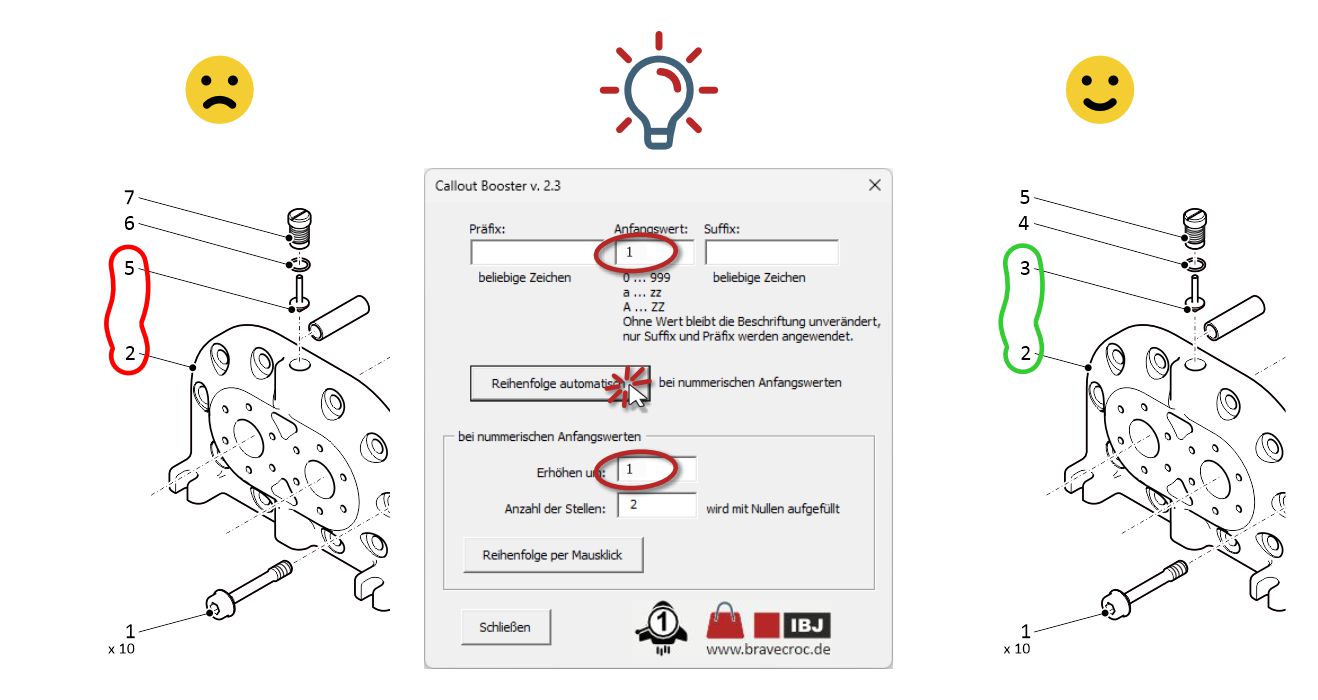

Lücken in alphanumerischen Callouts mühelos schließen
Callouts mit Text, Zeichen und Symbole systematisch ergänzen
Vergleich
Corel DESIGNERCallout Booster
Callouts mit interaktiver Beschriftung
Callouts mit Beschriftung aus der Zwischenablage
Callouts mit Beschriftung aus Metadaten des 3D-Modells
Callouts automatisch nummerieren
Frei wählbarer Startwert und Schrittweite bei nummerischer Beschriftung
Callouts mit CGM-Hotspot erstellen
CGM-Feld Name automatisch updaten
Anzahl der Stellen bei nummerischer Beschriftung
Führenden Nullen bei nummerischer Beschriftung
Lücken in Beschriftungen automatisch schließen
Lücken in Beschriftungen per Mausklick schließen
Alphabetische Beschriftung
Präfixe oder Suffix automatisch hinzufügen

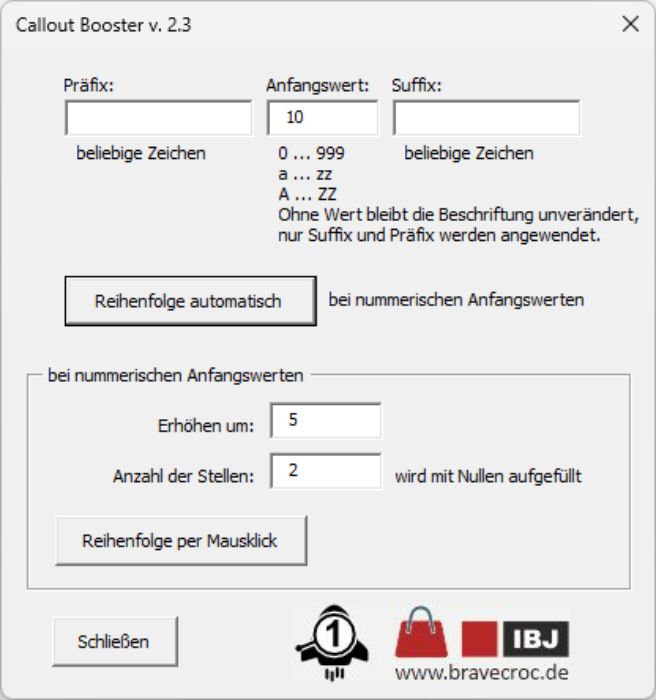

Funktionen
  • Automatische Neuvergabe bei vorhandenen nummerischen Beschriftungen
  • nummerisch von 0 … 999
  • alphabetisch von a … zz oder A … ZZ
  • Reihenfolge von nummerischen Beschriftungen mit nur einem Mausklick festlegen

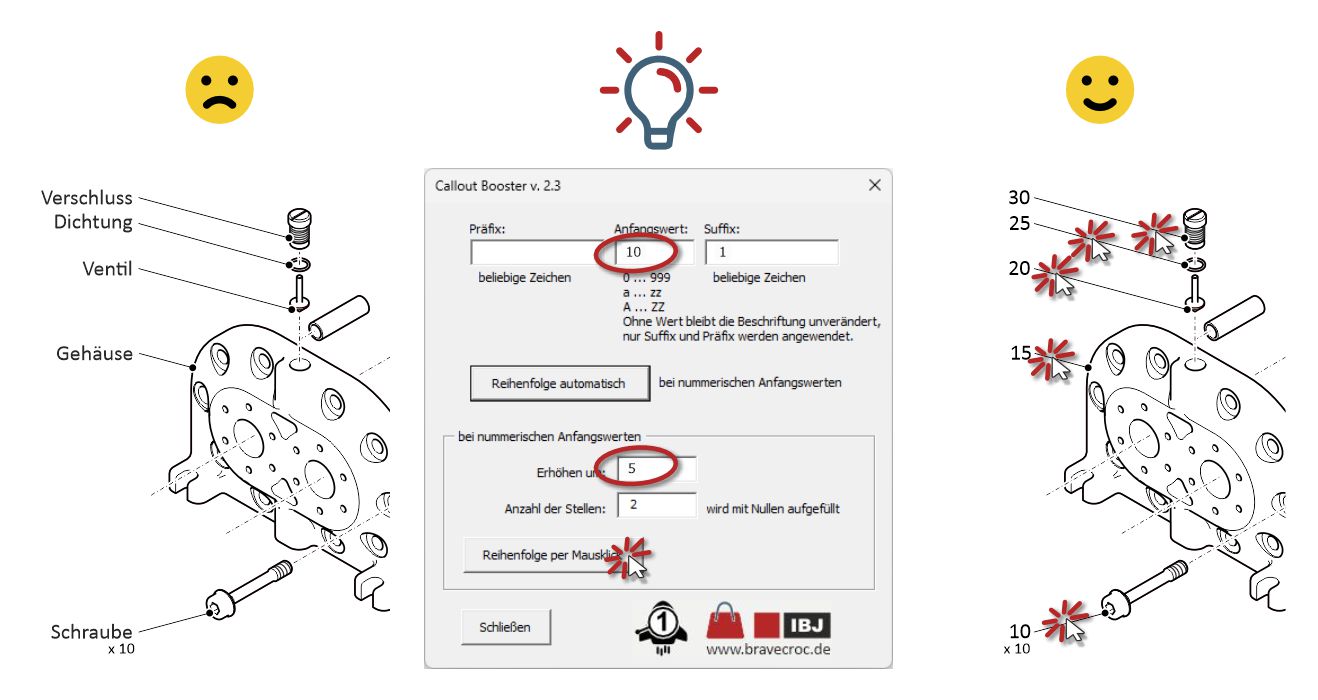

  • Frei wählbarer Startwert und Schrittweite bei nummerischer Beschriftung

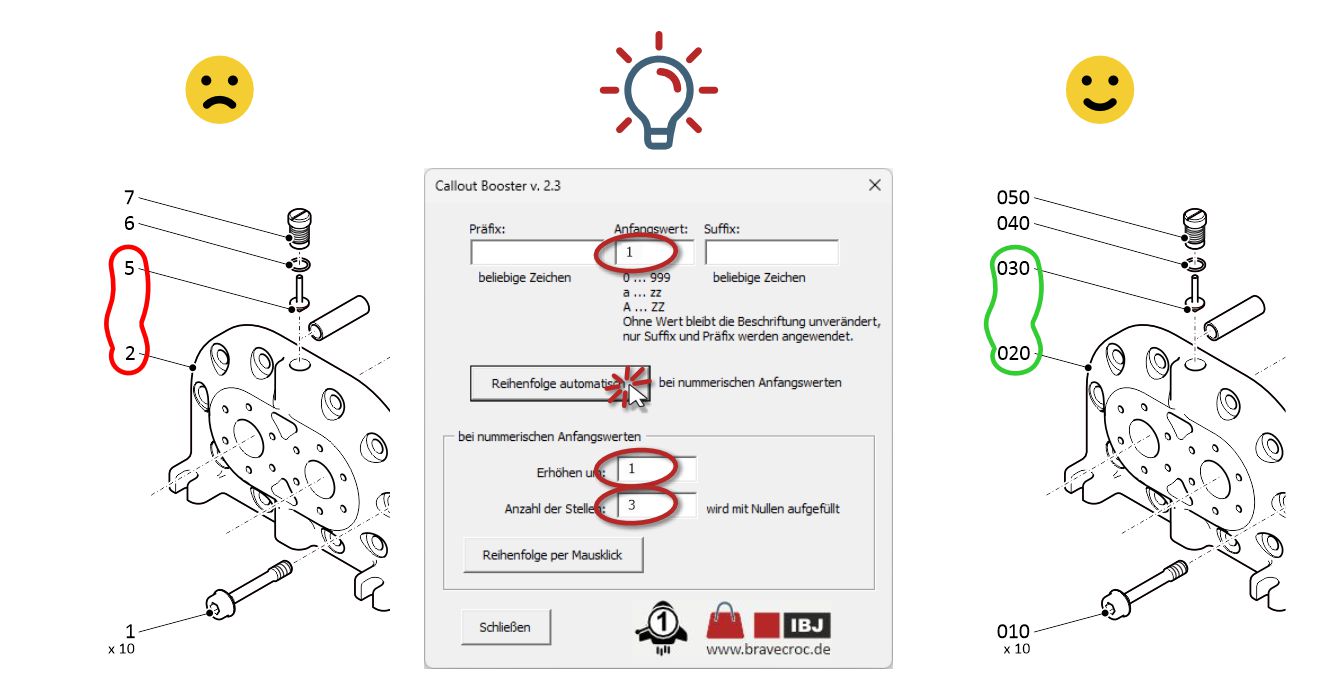

  • Festlegen der Anzahl der Stellen bei nummerischer Beschriftung und führenden Nullen

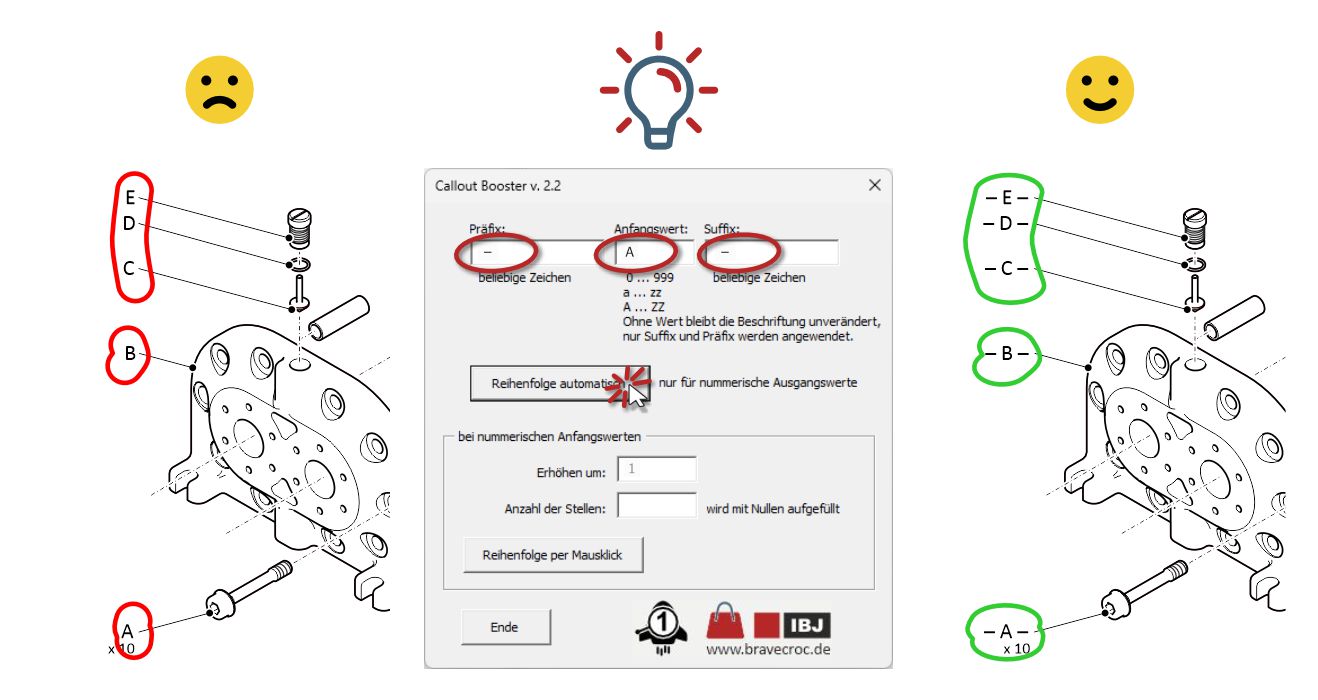

  • Hinzufügen eines Präfixes oder Suffixes
  • Automatisches Update des CGM-Feld Name für Grafiken nach S1000D
  • Automatisches Umschalten des UI, abhängig der verwendeten UI-Sprache im Corel DESIGNER (verfügbar für Deutsch und Englisch)
Downloads

Callout Booster Bestellformular (pdf)

Callout Booster Quick Guide (pdf)

”Mit dem Callout Booster erhält Ihre Arbeit den entscheidenden Schub.

Marco Jänicke
Vereinbaren Sie einen 5-Minuten-Demo-Termin
Preise, Bedingungen und Bestellung
  • 80 € (zzgl. 19% MwSt.) je Callout Booster und lizenziertem Corel DESIGNER® im Unternehmen.
    Die Anzahl der Callout Booster Lizenzen ist immer an die Anzahl der Lizenzen der CorelDRAW® Technical Suiten im Unternehmen gekoppelt.
  • Lieferung per E-Mail als ZIP (GMS Makro, CDWS Arbeitsbereich, PDF Anleitung)
  • Lifetime Lizenz, ohne Gewährleistung, dass der Callout Booster mit kommenden Versionen des Corel DESIGNER funktionsfähig ist.
  • Der Callout Booster ist ab Version 24 des Corel DESIGNER freigegeben.
  • Formlose Bestellung per E-Mail an bestellung@bravecroc.de oder mit  Bestellformular
  • Zahlbar auf Rechnung innerhalb von 14 Tagen

”Sparen Sie mit dem Callout Booster bis zu
80 %
Zeit bei der Arbeit mit Corel DESIGNER Beschriftungen.

Marco Jänicke
